Solární ohřev bazénu
V rodině bylo potřeba trochu přihřívat bazén a nějak pohodlně ovládat regulaci solárního a filtračního okruhu 22m3 bazénu.
První rok jsem klientskou aplikaci v mobilním telefonu řešil přes IOT Manager a MQTT, statistiky přes ElasticSearch a Grafanu jako UI. Letos jsem to přepsal pro Blynk.
V ESP32, jako centrální jednotce běží Micropython, hlídá teploty v kolektorech a bazénu a automaticky ovládá 24V zálohované tiché a úsporné čerpadlo, ukryté pod vodou ve skimru, pro samostatný chladící okruh kolektorů. Umožňuje také z telefonu manuálně ovládat mohutné 230V čerpadlo filtrace kdykoli dle potřeby.
Rozvody:
Malé ponorné 24V čerpadlo ve skimru, kde je ponořen také ds1820B teplotní senzor a malý plovákový spínač na detekci a alarm nízké hladiny vody.
Vpravo u bazénu je vidět vývod teplé vody samostatného okruhu ohřevu zpět do bazénu skrze DIY chrlič
Každý kolektor stojí na 6 nohách, které jsou přišroubované do v zemi zabetonované betonové palisády, aby byla vytvořena stabilní a pevná rovina na šikmé zemi. Palisády jsou ukryty pod Kačírkem, jen poslední palisáda vpravo je „nabodnutá“ na Roxor na okrajovém betonovém mezone-tu.
A výsledek po úklidu.
Teplotní senzory ds1820B jsou píchnuté v každém kolektoru a beru v potaz vyššíi teplotu.
Na hadici před kolektorem jsem dal impulsní průtokoměr, hlídající rychlost tekoucí vody kolektory.
Jedná se o vakuované dvojstěnné trubice, ve kterých uprostřed vede měděná heatpipe odvádějící teplo nahoru do centrální trubice, kterou protéká voda. Ve skleněných trubicích není voda a každou je možné kdykoli vyndat a vyměnit, na povrchu je sklo studené. Ohřívá i pod mrakem i když fouká vítr. Kolektor má 60 trubic a výkon dosahuje až 8kW.
Zkusil jsem nechat trubici na slunci a na konci jsem zmuchlal kousek suchého papíru, který se po chvíli začal pálit a dýmit.
60 trubic a 2 stojany zakoupeny přes Alibabu: https://www.alibaba.com/product-detail/product_60469424472.html za cca 22 000,- Kč
Loňská mobilní aplikace IOT Manager: v Iphone:
Dashboard v Grafaně zobrazeny v iPad: (NonSQL databaze: CouchDB, MQTT: Mosquitto. SSL: Nginx. Celé to běží na stroji s 1GB RAM, 5GB HDD s velikou reservou)

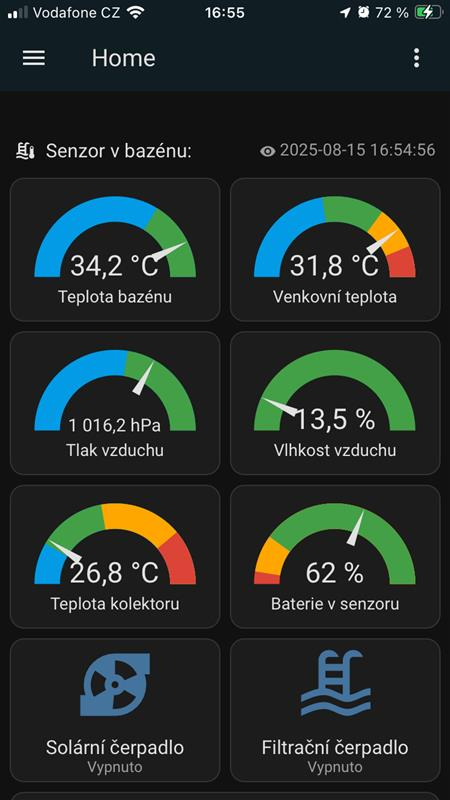

Letošní aplikace v Blynku v Iphone:
